| Nom De Marque: | YOUWEI |
| Numéro De Modèle: | Le numéro d'immatriculation du véhicule: |
| Quantité De Produit: | 100 |
| Prix: | USD 3.5-4.5 UNIT |
| Délai De Livraison: | 5 à 7 jours ouvrables |
| Conditions De Paiement: | T/T, Western Union, MoneyGram, D/A, L/C, Paypal |

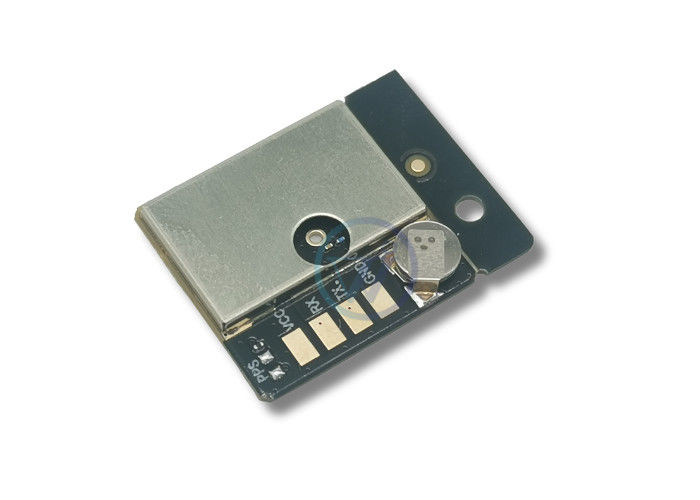

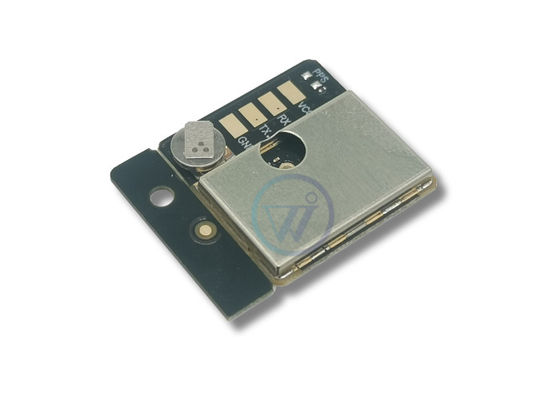

Caractéristiques du produitdu module de positionnement GNSS
• Construire sur une puce unique GNSS de haute performance AT6558R
• 72 chaînes en mode recherche
• sensibilité d'acquisition au démarrage à froid de -147 dBm et sensibilité de suivi de -162 dBm
• Taux de mise à jour de la navigation jusqu'à 5 Hz
• Prend en charge simultanément deux systèmes GPS/QZSS, Beidou, GLONASS, Galileo, SBAS, grâce au support du firmware
• Prend en charge le système AGPS
• TCXO,LNA,SAW,RTC intégrés
• Taille compacte, adaptée à une utilisation à faible volume
• Soutenir la norme NMEA
• Prise en charge du cryptage des données
Antennedu récepteur du module de suivi GPS
Les modules YW-18182Z3 sont conçus pour être utilisés avec des antennes passives et actives.
| Paramètre | Spécification |
| Type d'antenne passive | 18.1*18.1*2 mm |
| Gain minimum | 15 dB (pour compenser la perte de signal dans le câble RF) |
| Recommandations concernant les antennes actives | Gain maximal de 30 dB |
| Taux de bruit maximal | 1.5 dB |

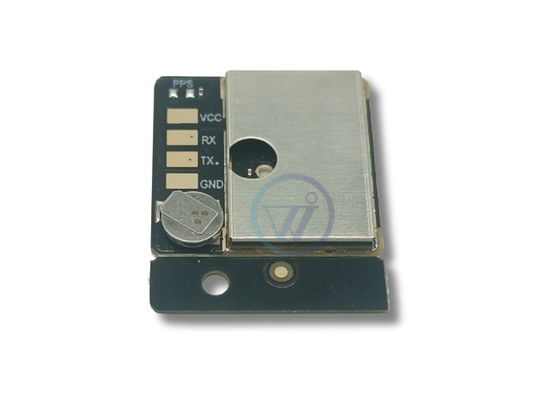

Description de l'épinglepour le module GPS YW-18182Z3
| Le numéro de code. | Nom de la broche | Résultats | Définition | Nom de l'entreprise |
| 1 | Le CCR | Je suis... | Énergie du module | Plage de tension: 3V à 5V |
| 2 | RXD | Je suis... | Entrée de données en série UART | |
| 3 | TXD | Je vous en prie. | Sortie de données sérielles UART | |
| 4 | Le GND | Je suis... | Le sol |
| Catégorie des options | Des choix |
| Systèmes par satellite | - GPS (L1 C/A) - Le GPS et le GLONASS. - Le GPS et Galileo. - GPS et BeiDou. - Multi-constellation (tous les systèmes) |
| Précision de positionnement | - Norme: 2,5 m (SBAS) / 5 m (autonome) - Haute précision: < 1 m (RTK/PPK) - Sous-mètre (avec DGPS) |
| Les canaux | 72 canaux ou personnalisés |
| Catégorie des options | Des choix |
| Taux de mise à jour | - 1 Hz (par défaut) - 5 Hz/10 Hz (navigation) - 20 Hz / 50 Hz (drone / course) |
| Le TTFF | - Démarrage à froid: ≤ 30 s - Démarrage à chaud: ≤ 1s - A-GPS assisté: ≤ 5 s |
| Sensitivité | - Suivi: -165 à -162 dBm - Acquisition: -148 à -160 dBm |
| Catégorie des options | Des choix |
| Interface de données | - UART (9600/115200 bps) - I2C/SPI - Une clé USB 2.0/3.0 - Autobus CAN (automobile) |
| Les protocoles | - NMEA 0183 (par défaut) - UBX (U-blox binaire) - RTCM 3.x (RTK) |
| Connectivité sans fil | - Bluetooth et BLE - Il y a du Wi-Fi. - 4G LTE (avec GNSS + modules cellulaires) |
| Catégorie des options | Des choix |
| Voltage de fonctionnement | - 3,3 V (faible puissance) - 5 V (industrie) - Large portée: 2,7 V à 5,5 V |
| Consommation d'électricité | - Actif: 25mA 50mA - Le sommeil: < 1 mA - Supercondensateur de secours (facultatif) |
| Plage de température | - Commercial: -20°C à +70°C - Industrie: -40°C à +85°C - Automobile: -40°C à +105°C |
| Catégorie des options | Des choix |
| Type d'antenne | - patch céramique passif (incorporé) - Activité extérieure (SMA/FAKRA) - Monture magnétique |
| Gain d'antenne | - La norme est de 28 dB. - Gain élevé: 35 dB (pour les signaux faibles) |
| Catégorie des options | Des choix |
| Certifications | - FCC/CE/RoHS |
| Catégorie des options | Des choix |
| Enregistrement des données | - Flash intégré (4MB 32MB) - Une fente microSD. |
| Mises à niveau du micrologiciel | - OTA (Wi-Fi / cellulaire) - Mise à jour locale USB/UART |
| Fonctions spéciales | - La géofence. - Le compte à rebours (DR) - Anti-interférences (de qualité militaire) |
Durée de conservation: 12 mois (non ouvert).
EnvironnementTempérature:> 40°C
Humidité relative:RH < 90%
Une action immédiate: Après ouverture du sac scellé, le module GPS doitsoudage par reflux(phase infrarouge ou phase vapeur)dans les 168 heures.
Conditions de l'atelier pendant le montage:
Température:≤ 30°C
L'humidité:RH ≤ 60%
Vérifiez la carte d'indicateur d'humidité (HIC):
Portée sûre: ≤ 20% RH (bleu) → Le module est sec.
Les seuils d'avertissement:
30% à 40% de RH (rouge) → modulele mois de maiont absorbé l'humidité.
RH de 40% (rouge) → modulea absorbé l'humiditéet nécessite une cuisson avant utilisation.
Temps d'exposition total: De l'ouverture du sac au soudage par reflux du moûtpas plus de 168 heures(7 jours) dans des conditions d'atelier contrôlées.
